NPI Materials - Passive Chips

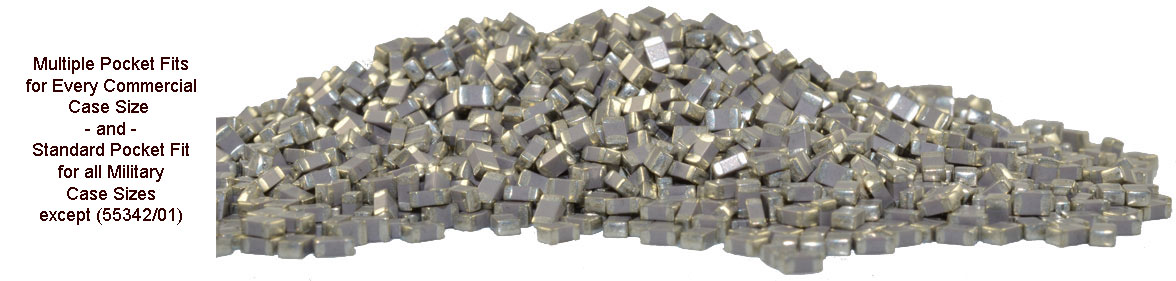

Perfect FIT carrier tape for 0402 - 0603 - 0705 - 0805 and 1206 Chips

Not all chips are created equal. NPI offers precision made carrier for total compliance. Update 2/2018.

GPT	Package	Type	W x P	Ao	Bo	Ko	Buy
321	0201	0201	8X2	0.3	0.6	0.4
738	0401	0401	8X4	0.4	1.1	0.3
1157	WL.64mm	WL.64mm	8X4	0.6	0.6	0.4
1179	0402TT	0402TT	8X2	0.6	1.1	0.2
736	ATEP-0401	ATEP-0401	8X4	0.6	1.1	0.4
1081	WSP-6565	WSP-6565	8X2	0.7	0.7	0.6
1044	TP1	TP1	8X2	0.7	0.9	0.5
2	0402	0402	8X2	0.7	1.1	0.4
1185	0402OEM	0402OEM	8X2	0.7	1.2	0.5
1236	0402DD	0402DD	8X4	0.7	1.2	0.8
1293	0502DD	0502DD	8X4	0.7	1.3	1.3
1079	WSP-7676	WSP-7676	8X2	0.8	0.8	0.3
1142	0402T	0402T	8X2	0.8	1.2	0.4
1128	0402L	0402L	8X4	0.8	1.2	0.7
1230	0502	0502	8X4	0.8	1.5	0.6
95	YFF-4	YFF-4	8X4	0.9	0.9	0.6
1090	YFF-4D	YFF-4D	8X4	0.9	0.9	0.8
1143	WLCSP-0.9X1.6X0.4mm	WLCSP-0.9X1.6X0.4mm	8X2	0.9	1.6	0.4
1146	CSP-093173	CSP-093173	8X2	0.9	1.7	0.5
1177	MIL12	MIL12	8X4	0.9	1.8	0.6
1133	0603L	0603L	8X4	0.9	1.8	0.8
1144	CSP-1mmT	CSP-1mmT	8X2	1	1	0.4
39	DPW	DPW	8X2	1	1	0.6
116	SOT1116	SOT1116	8X4	1	1.3	0.7
384	YZP-6	YZP-6	8X4	1	1.5	0.6
373	0603-T	0603-T	8X4	1	1.6	0.4
1097	CSP-101607	CSP-101607	8X4	1	1.6	0.7
1086	CSP-10155	CSP-10155	8X4	1	1.6	1.1
1041	0603-037	0603-037	8X2	1	1.8	1
1169	0603LL	0603LL	8X4	1	1.9	0.6
1096	CSP-1X2mm	CSP-1X2mm	8X4	1	2	0.6
1091	WLCSP-1.1mm	WLCSP-1.1mm	8X2	1.1	1.1	0.5
81	Dx	Dx	8X2	1.1	1.1	0.6
1084	YZP-G	YZP-G	8X4	1.1	1.6	0.7
350	WLCSP-11175	WLCSP-11175	8X4	1.1	1.8	0.7
201	0603	0603	8X4	1.1	1.9	0.8
647	YZP-8	YZP-8	8X4	1.1	2.1	0.7
1145	CSP-115145	CSP-115145	8X2	1.2	1.5	0.4
483	0405	0405	8X4	1.2	1.5	0.7
1137	WLCSP-1.2X1.7mm	WLCSP-1.2X1.7mm	8X2	1.2	1.7	0.4
1121	3810	3810	12X4	1.2	4	0.8
1136	WLCSP-1.3mm	WLCSP-1.3mm	8X2	1.3	1.3	0.4
96	YFP-12	YFP-12	8X4	1.3	1.7	0.8
1099	CSP-1318D	CSP-1318D	8X4	1.3	1.8	1.2
306	100A	100A	8X4	1.3	2.3	1.4
372	0705	0705	8X4	1.3	2.4	1.1
733	uDFN-10	uDFN-10	8X4	1.3	2.8	0.7
248	0505	0505	8X4	1.4	1.4	0.6
1035	0506	0506	8X4	1.4	1.8	1.4
477	DQN	DQN	8X4	1.4	2	0.5
1152	0805-050	0805-050	8X4	1.4	2.2	1.2
1168	0705-1.4	0705-1.4	8X4	1.4	2.3	1.4
1077	YFP-9	YFP-9	8X4	1.5	1.5	0.7
1076	YFF	YFF	8X4	1.5	1.5	0.8
1093	WLCSP-150200	WLCSP-150200	8X4	1.5	2	0.6
1078	CSP-1320	CSP-1320	8X4	1.5	2.1	0.7
247	0804	0804	8X4	1.5	2.3	0.9
423	1006	1006	8X4	1.5	2.9	0.7
258	1606	1606	12X4	1.5	4.3	0.8
377	1806	1806	12X4	1.5	4.6	1
734	QFN-1.3mmT	QFN-1.3mmT	8X4	1.6	1.6	0.6
3	0606	0606	8X4	1.6	1.6	0.7
1070	QFN-1.3mm	QFN-1.3mm	8X4	1.6	1.6	0.9
1074	ZSU	ZSU	8X4	1.6	2.1	0.7
1220	0806	0806	8X4	1.6	2.3	1.1
1105	0805-1.4	0805-1.4	8X4	1.6	2.3	1.5
1055	0805-030	0805-030	8X4	1.6	2.4	0.8
202	0805	0805	8X4	1.6	2.4	1
1210	1005	1005	8X4	1.6	3	1.6
1160	1632-1.4	1632-1.4	8X4	1.6	3.2	1.4
1129	DSV-12	DSV-12	8X4	1.6	3.3	0.8
1042	1805-041	1805-041	12X4	1.6	4.9	1
1051	0505D	0505D	8X4	1.7	1.8	1.3
1092	WLCSP-165200	WLCSP-165200	8X4	1.7	2	1
1068	1206-124	1206-124	8X4	1.7	3.4	1.2
1056	1206-040	1206-040	8X4	1.7	3.6	1.1
1159	1406	1406	8X4	1.7	3.8	1.7
1032	1505-040	1505-040	12X4	1.7	4.2	1
1075	DPV-8	DPV-8	8X4	1.8	2.3	0.8
737	0805D	0805D	8X4	1.8	2.5	1.1
540	1206-070	1206-070	8X4	1.8	3.5	1.9
1059	QFN-1.9mmD	QFN-1.9mmD	12X4	1.9	1.9	1
1057	YFP-28	YFP-28	8X4	1.9	2.4	0.7
203	1206	1206	8X4	1.9	3.5	0.8
302	1008	1008	8X4	2	2.5	1.6
739	1206T	1206T	8X4	2	3.6	0.7
921	1806D	1806D	12X4	2	4.6	1.8
1052	YZF-9	YZF-9	8X4	2.1	2.1	0.8
380	2208	2208	12X4	2.1	6.5	0.6
442	2520	2520	8X4	2.2	2.7	2.1
342	1208_OPTO	1208_OPTO	8X4	2.2	3.9	1.6
742	CSP-2mm	CSP-2mm	8X4	2.3	2.3	0.6
1082	YFF-20	YFF-20	8X4	2.4	2.4	0.8
1083	WSP-241305	WSP-241305	8X4	2.4	3.1	0.4
1033	1808-040	1808-040	12X4	2.4	5	1
256	1410	1410	12X4	2.5	3.6	2.5
1100	1410-2	1410-2	8X4	2.7	3.3	2
411	1410-10	1410-10	8X4	2.7	3.4	2.4
821	RDIR	RDIR	16X8	2.7	8.2	0.8
385	1010	1010	8X4	2.8	2.9	0.8
1176	YFF-32	YFF-32	8X4	2.8	3	0.8
493	1210-050	1210-050	8X4	2.8	3.5	1.3
239	2010	2010	12X4	2.8	5.6	0.9
1040	1210-065	1210-065	12X8	2.9	3.5	1.7
23	1210-032	1210-032	8X4	2.9	3.6	0.8
407	1210-060	1210-060	8X4	2.9	3.6	1.5
902	1210FT	1210FT	12X8	2.9	3.6	2.5
1036	1210-080	1210-080	8X4	2.9	3.7	2
589	2010-D	2010-D	12X4	2.9	5.5	1.6
273	1808	1808	12X4	2.9	5.6	2.4
859	0808	0808	12X8	3	3.1	2.4
713	WSP-3035	WSP-3035	12X8	3	3.5	0.6
166	SMD-3039	SMD-3039	12X8	3	3.8	0.6
1088	SMD-3038D	SMD-3038D	12X8	3.1	3.8	0.9
220	1210	1210	8X4	3.2	3.1	1.4
467	1812-068	1812-068	12X8	3.4	4.8	1.7
361	1812-094	1812-094	12X8	3.4	4.8	2.4
1153	1812-050	1812-050	16X8	3.5	4.8	1.3
238	1812	1812	12X8	3.5	4.9	0.8
1034	1812-040	1812-040	12X8	3.5	4.9	1
1225	1812DD	1812DD	12X8	3.5	4.9	3.7
240	2512	2512	12X8	3.6	6.8	0.9
191	WSP-3784	WSP-3784	24X8	3.7	8.4	0.6
365	1812-4	1812-4	12X8	3.8	5	3.7
547	2316-105	2316-105	12X8	4.2	5.8	2.7
1089	CSP-4559	CSP-4559	12X8	4.5	5.9	1
1173	1625	1625	16X8	4.5	6.7	1.3
1151	1825-090	1825-090	16X8	4.9	6.8	2.3
1038	1825-125	1825-125	12X8	4.9	6.8	3.2
1037	1825-068	1825-068	12X8	5	6.6	1.7
662	2018	2018	16X8	5.1	5.6	1.8
791	RES-2040	RES-2040	24X12	5.1	11.7	1
823	4545	4545	12X8	5.3	5.3	2.8
1161	5050	5050	12X8	5.4	5.8	2
227	7545	7545	16X8	5.4	7.9	2.2
205	2220	2220	12X8	5.6	6.3	2.4
300	2225	2225	12X8	5.8	6.5	1.8
1110	2225-S	2225-S	16X8	6.1	6.6	1.9
1039	2225-092	2225-092	12X8	6.1	6.9	2.3
630	2824	2824	12X8	6.4	7.6	3.8
497	MIL-1825	MIL-1825	12X8	6.5	4.7	2.7
320	4527	4527	24X12	7	11.9	4.8
703	CSP-7mmT	CSP-7mmT	16X12	7.3	7.3	0.6
1132	6030	6030	24X12	8	15.6	3.5
1227	WSP-9X11mm	WSP-9X11mm	24X12	9.5	11.2	1.1
473	3040	3040	16X12	10.1	6.7	3.8
